重力式全自动一体化净水器 重力式全自动一体化净水器是根据中国西南市政院第四代工艺设计的一种占 地少、施工快、管理方便，技术可靠的全自动重力式净水器，并取得了国家专利（专利号：Z L 2 1 0 2  0133114.0）。重力式全自动一体化净水器集絮凝、反应、沉淀、过滤、自动反洗等处理工序于一体的高效净化装 置，主要用于源水为地表水的给水处理过程及源水浊度较高、需要降低水中浊度及去除水中悬浮物的各种水处理场 合。具有效果稳定可靠，水质清澈透明，反冲洗时间短，结构紧凑合理，无需外部动力，能自动反冲洗，运行成本 低，管理方便。

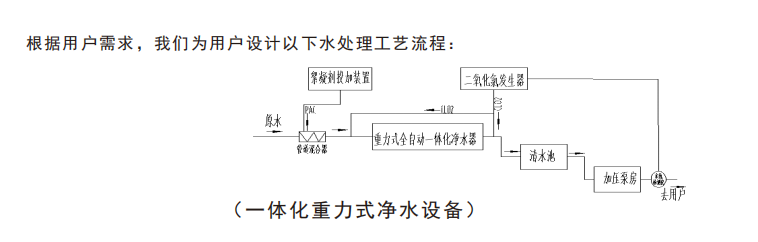

全自动重力式净水器是根据中国西南市政院第四代工艺设计的一种占地少、施工快、管理方便，技 术可靠的全自动重力式净水器。标准和规范按照《钢制压力容器》（GB150-59）、《水处理设备制造技 术条件》（JB2932-86）、《电力建设施工及验收技术规范（管道篇）》、《钢结构工程施工及验收技术 规范》（GB50205-95）、《水工金属结构焊接通用技术条件》（SL36-92）等进行设计和制造。 重力式净水器式集混凝、反应、沉淀、过滤、自动反洗等处理工序于一体的高效净化装置，主要用 于地表水为水源的给水处理过程及源水浊度较高，需要降低水中浊度及去除水中悬浮物的各种水处理场 合使用。具有效果稳定可靠，水质清澈透明，反冲洗时间短，结构紧凑合理，无需动力，能自动反冲 洗，运行成本低，管理方便等特点。 重力式净水器运行时，源水从下部进入，通过高效斜管沉淀器进行混凝、反应、沉淀，去除大部分 悬浮物后，处理水自流进入重力式无阀净水器，渗透过滤层后，源水中所含的全部或大部分悬浮物便停 留在过滤层表面或细沙粒间隙中，清水经上部清水区流出。 由于设备体积小、占地少、投资省、上马快、节省能耗、管理方便，并且无论对原水浊度小于 100毫克/升的低浊度，或者对原水浊度为3000毫克/升（短时间可达6000毫克/升）的高浊度，处理后的水 质均能小于3毫克/升。因此成为目前广大农村、城镇、中小型工矿企业、建筑施工场地、野外工作单位及 部队营房等单位最受欢迎的净水设备。 （2）  A、工艺原理 原水经混合、反应、沉淀和过滤，使水质浊度小于1毫克/升。 混合：是在设备外部完成的，即将混凝剂投加在水泵的吸水管内，利用水泵达到混合。混合后的原 水送至净水器进行净化。

B、内部构造 净水器内设： 1）反应：反应采用人字型栅条混凝、更利于原水和药物充分混合； 2）沉淀：沉淀采用卫生级PVC塑料斜管； 3）过滤区：过滤区采用ABS滤头、替代传统不锈钢网，ABS滤头使用寿命达10年以上过利于充分均匀配水保 护滤料不漏失，过滤采用天然优质石英砂保证出水水质； 4）泥渣浓缩区：该区内设强制出水管，其出水量为整个设备额定水量的20%，该区的作用是提高排泥浓度、 延长排泥周期、节省排泥用水量以达到节能目的； 5）冲洗水箱：供滤池自动反冲洗时使用。 （3） 主要技术性能 A、水质  a、进水浊度 ≤3000毫克/升（短时间可达6000毫克/升）  b、出水浊度 ＜1毫克/升（特殊情况下为＜3毫克/升  c、源水进水水压 ＞0.06Mpa B、反应部分  a、进水压力 0.06Mpa-0.30Mpa  b、回流比 1：4 C、沉淀部分  a、配水压力 ≤0.03Mpa  b、液面负荷 6.6立方米/小时/平方米 D、过滤部分  a、滤层厚度 850-1000mm  b、滤料平均粒径 0.8-1.2mm  c、滤料容重 1800Kg/m3  d、滤速 8m/h  e、自动反冲洗历时 5.5-8.5min  f、反冲洗强度 15Lv/m3.s 一体化净水器180T/H两台设备现场运行图  g、冲洗周期 8-24h（按源水浊度而定） E、总停留时间 28-55min （4）设备特点  A、设备采用Q235碳钢制成，壁厚6-8mm外涂防腐漆，设备美观大方，不锈蚀，卫生安全。  B、过滤采用不同粒径分层装填的石英砂为滤料，过滤效果好，水质稳定可靠。  C、强化冲洗工艺，反冲洗时间短，简化了日常维修管理工作。 D、排泥采用快开阀，保证排泥效果，减少水量损失。 E、净水器内涂三层无毒、卫生的防腐材料，不污染水质，卫生安全。 F、混凝剂投加简单、方便；消毒工艺先进，安全，保证水质中的细菌指标达到国家相关饮用水要求。 G、设备承压可达0．10Mpa以上，寿命可达30年以上。 H、设备运行、操作、维护方便、简单，设备整体投入和运行、维护成本低。 (5)一体化净水器设备总图，一体化净水器设备布置图
