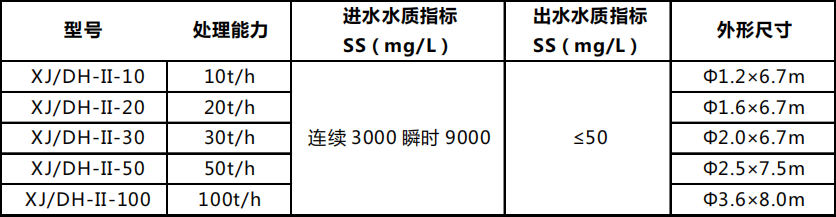

火电厂除渣系统传统的处理方法是灰渣经碎渣机粉碎后，由炉底液下泵将灰渣水抽至脱水仓，使大部分灰渣 在脱水仓内沉淀，灰渣由脱水仓底部运出。少部分渣与水经脱水仓溢流堰流至浓缩机沉淀，澄清水再循环使用。 目前国内的渣水处理方法一般采用沉淀池、浓缩机、陶瓷滤砖池等处理方法，也有少数厂家采用絮凝沉淀＋ 斜管＋砂滤的方式。上述处理技术都存在各种各样的问题，在处理能力、运行稳定可靠性上还有所欠缺。如采用沉 淀池工艺悬浮物去除率较低，出水水质差，占地面积大，清池频繁且工作量大；浓缩机要求入口悬浮物含量低，出 水水质差，斜管（板）易堵塞需人工清理，排灰口立管易堵塞导致排泥不畅，常发生压耙事故；陶瓷滤砖池的占地 面积大，需要人工清池和反冲洗，清池频繁，劳动强度大；絮凝沉淀＋斜管＋砂滤工艺，要求入口悬浮物含量低， 需要配置庞大的预沉池，斜管（板）易堵塞，砂滤负荷大，需经常反冲洗，滤层易板结。上述几种工艺最大的问题 是耐冲击负荷低，对于悬浮物 SS>3000mg/L ，特别是对 SS>5000mg/L 以上的灰渣水，无法正常处理。 在高悬浮物污水处理中，XJ/DH-II高效污水净化器显示了较大的技术优势。它无须设置预沉池，可以快速 连续高效 地将SS≤30000mg/L的污水净化到5～50mg/L，该技术最高可以处SS≤90000mg/L的污水，为高浓度灰渣水 处理开辟了一条新途径，解决了灰渣水回用中的难题。 2、适用范围 适用于火电厂浓灰渣水(含煤废水)处理回用和砂石骨料加工系统； 适用于水浊度小于 3000mg/L 的各类江河、湖、水库等为水源  的城镇、工矿企业的水厂，作为主要的净水处理装置； 对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力； 用于冶金工业循环水系统，可有效而大幅度地提高循环用水水质； 3、 工艺流程短，故障率低，运行稳定可靠；处理能力强，效率高。 设备处理负荷可达 SS≤3000mg/L，最高可达 SS≤9000mg/L； 设计负荷高，废水停留时间≤30min； 设备占地面积小，系统无须配备预沉池、污水调节池、污泥池和清水池， 可按普通过渡水池设计以节省占地面积；处理后出水水质好SS=5-50mg/L， 防止了冷却塔和水封槽集灰，并可回用于炉膛密封； 采用 PLC 控制，自动化程度高，工人劳动强度低； 设备排污量少，污泥浓度高，含水率低； 操作简便,滤料使用周期长，反洗周期达0.5-1个月一次， 具有显著的节水、节能及环境、社会、经济效益； 设备本体免维护，减少维护工作量； 设备运行只需一次提升，节省配套机电设备投资，节省电耗； 设备采用工厂化生产模式，大大提高设备的精度、质量和美观程度，提高产水质量； 设备采用工厂化生产模式，可批量生产，缩短了施工工期。 4、工作原理及结构 XJ/DH-II 型高效污 水净化器 是在原 DH 型高效 污水净化 器基础上 改进而成 ，将物理 、化 学反应有 机融合在一起，集成了直流混凝、临界絮凝、离心分离、浅层沉淀、动态过滤及污 泥浓缩沉淀技术，短时间内 （25～30min）在同一罐体中完成废水快速多级净化的一体化组合 设备。该设备 SS 去除率高达 99.9%，COD 去除 率达到 40%～70%。

    净化器为钢制罐体，上中部为圆柱体，下部为锥体，自下而上分别为污泥浓缩区、混凝 区、离心分离区、动 态过滤区、清水区。 直流混凝和临界絮凝技术取代了混凝反应池，在泵 前及泵后投加絮凝和助凝药剂，利用泵、 管道、水流完成药剂的水解、混合、压缩双电层， 吸附中和作用后高速沿切线方向进入罐体快速完成吸附架桥，絮 凝形成矾花。 离心分离是利用废水沿切线方向进入罐体产生高速旋流、产生离心力，在离心力的作用 下废水中形成的悬浮 颗粒及矾花被甩向器壁，并随下旋流及自身重力作用沿罐内壁下滑至锥形污泥浓缩区，废水向下作螺旋运动到一定 程度后向中心靠拢，又形成向上的旋流，这股旋 流水质较清，流向设置在上层动态过滤区。在离心分离区一般粒径 大于 20μm 的悬浮颗粒（矾 花）被固液分离至污泥浓缩区。废水经离心分离进入浅层沉淀区，斜管沉淀区是根据浅 池沉 淀理论设计。在沉降区域设置许多密集的斜管，使水中悬浮杂质在斜板或斜管中进行沉淀， 水沿斜板或斜管 上升流动，分离出的泥渣在重力作用下沿着斜板（管）向下滑至池底，再集 中排出。这种池子可以提高沉淀效率 50～60%，在同一面积上可提高处理能力 3～5 倍。浅层 沉淀区上部出水进入动态过滤区再次完成吸附过滤作用， 过滤区采用表面吸附的悬浮滤料， 表面积大、吸附能力强，可截留 5μm 以上的粒径的悬浮物。在动态状态下过 滤，因此滤料不 易堵塞，吸附的颗粒物易脱落又下沉至分离区，因此滤料反洗周期长（0.5～1 个月反冲洗一 次）。废水经多级固液分离及净化后排出。 离心分离、浅层沉淀、过滤脱落的悬浮颗粒在离心力及重力的作用下进入污泥浓缩区，污泥在锥形泥斗区中上部 经聚合力的作用下，颗粒群体结合成一整体，各自保持相对不变位 置共同下沉，在泥斗区中下部SS很高，颗粒间将缝 隙中液体挤出界面，固体颗粒被浓缩压密 后从锥体底部排出，一般污泥含水率≤90%（排污量只有传统工艺的

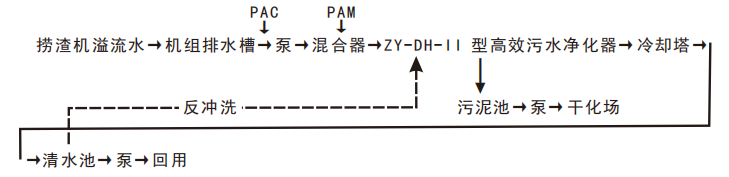

1/6）。 5、典型应用工艺 用于电厂灰渣水改造和新建项目，根据电厂原有设施和现场条件，采用的工艺略有不同， 但基本的工艺系统 一致。

捞渣机溢流水自流进入排水槽，排水槽用作调节池，调节池污水经渣浆泵提升，在管道 混合器前后分别投 加絮凝剂和助凝剂，在混合器完成直流混凝反应，然后进入高效（旋流）污水净化器，经离心分离、重力沉降、动 态吸附过滤及污泥浓缩等过程，从净化器顶部排出 清水自流进 入冷却塔，经冷却后水 温为 30-35℃，然后进入 清水池，再经回用水泵 送至回用 水点，用于炉膛密封及捞渣机链条冷却。灰水处理产生的浓渣排入污泥池，再经 污泥泵送至 捞渣机循环处理。
